Оборудование для упаковки с чпу в действии: как изобарическая разливочная машина сохраняет газировку в ПЭТ-бутылках

Оборудование для упаковки с ЧПУ в действии, в частности изобарическая разливочная машина, представляет собой высокотехнологичное решение для розлива газированных напитков в ПЭТ-бутылки. Принцип работы основан на поддержании одинакового давления в резервуаре и бутылке, что предотвращает потерю углекислого газа и пенообразование. Использование таких систем с числовым программным управлением (ЧПУ) гарантирует точность дозирования, минимизацию брака и максимальную сохранность вкусовых качеств продукта, делая этот метод стандартом для современной пищевой промышленности.

Что такое изобарический розлив и роль ЧПУ в современном производстве

В мире производства безалкогольных напитков, особенно газированных вод, лимонадов и энергетиков, качество конечного продукта напрямую зависит от технологии розлива. Изобарический розлив (от греческого “isos” — равный и “baros” — тяжесть, давление) — это единственный надежный способ наполнения емкостью жидкостью, насыщенной углекислым газом, без потери газации.

Суть процесса заключается в создании условий, при которых давление внутри разливаемой бутылки идентично давлению в продуктном баке машины перед началом подачи жидкости. Это физическое равенство давлений позволяет жидкости стекать вниз под действием собственной гравитации, не вызывая бурного выделения газа (дегазации), которое неизбежно привело бы к переливу через край, нестабильному уровню наполнения и потере вкусовых свойств напитка.

Современное оборудование для упаковки с ЧПУ выводит этот процесс на принципиально новый уровень. Если раньше операторы полагались на механические клапаны и ручную настройку пневматики, то сегодня системы числового программного управления (ЧПУ) позволяют контролировать каждый миллисекундный этап цикла розлива. Сенсорные панели, программируемые логические контроллеры (ПЛК) и сервоприводы обеспечивают воспроизводимость процесса с точностью, недоступной механическим аналогам.

Интеграция ЧПУ в изобарические разливочные машины решает три критические задачи:

• Точность уровня наполнения: Исключение человеческой ошибки при настройке времени открытия клапанов.
• Гибкость производства: Быстрый переход между разными типами бутылок (ПЭТ разных объемов и форм) путем загрузки новых рецептов в память контроллера.
• Диагностика и мониторинг: Мгновенное выявление неисправностей клапанов или отклонений давления, что снижает процент брака до минимума.

Для производителей, работающих с ПЭТ-тарой, которая более чувствительна к температурным и давлением нагрузкам, чем стекло, использование оборудования с ЧПУ становится не просто преимуществом, а необходимостью для сохранения конкурентоспособности. Именно такой подход реализует компания ООО «Куньшань 819 Упаковочное оборудование». Обладая почти 18-летним опытом в разработке и производстве автоматических линий, компания специализируется на создании интеллектуальных решений, включающих полностью автоматические весовые разливочные машины, комбинированные системы розлива и укупорки, а также роботизированные укладчики. Используя нержавеющую сталь и комплектующие известных брендов, «Куньшань 819» предлагает не просто станки, а комплексные проекты «под ключ» — от планирования линии до монтажа и круглосуточной послепродажной поддержки, гарантируя стабильность и эффективность производства для клиентов по всему миру.

Принцип работы изобарической разливочной машины: пошаговый разбор цикла

Понимание физики процесса помогает оценить важность автоматизации через ЧПУ. Цикл изобарического розлива в ПЭТ-бутылку состоит из четырех строго регламентированных фаз. Любое нарушение последовательности или временных интервалов ведет к дефекту продукции.

Фаза 1: Герметизация и выравнивание давления (Pressurization)

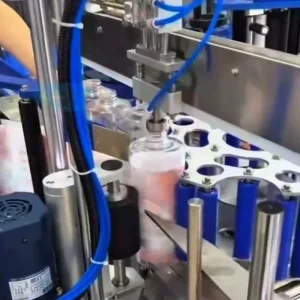

Пустая ПЭТ-бутылка подается конвейером в разливочный карусель и плотно прижимается к уплотнителю разливочного клапана. На этом этапе клапан подачи жидкости закрыт. Открывается газовый клапан, и углекислый газ (или стерильный воздух, в зависимости от технологии) из продуктного бака подается в горлышко бутылки.

Давление в бутылке растет до тех пор, пока не сравняется с давлением в баке (обычно от 2 до 4 бар для газированных напитков). Датчики давления, подключенные к системе ЧПУ, постоянно мониторят этот процесс. Как только давления уравниваются, система фиксирует готовность к розливу. В старых машинах это определялось механически, в современных — электроника останавливает подачу газа ровно в нужный момент, экономя ресурс.

Фаза 2: Розлив продукта (Filling)

После выравнивания давлений открывается жидкостной клапан. Поскольку давление сверху и снизу одинаково, газ не выталкивает жидкость обратно, а жидкость не пенится при входе. Напиток стекает в бутылку по стенкам или через специальную трубку, занимая объем, ранее занятый газом. Газ из бутылки вытесняется обратно в продуктовый бак через газовую трубку клапана.

Здесь ключевую роль играет ЧПУ. Скорость потока может регулироваться пропорциональными клапанами. Система может реализовать профиль “быстро-медленно”: быстрый набор основного объема и медленное доливание до финального уровня, чтобы избежать гидравлического удара и вспенивания в последние секунды.

Фаза 3: Сброс давления (Snifting / Depressurization)

Это самый критичный момент для ПЭТ-бутылки. Когда уровень жидкости достигнут, жидкостной клапан закрывается. Теперь в горлышке бутылки находится жидкость под высоким давлением. Если просто убрать бутылку, произойдет мгновенный “взрыв” пены.

Система ЧПУ открывает сбросной клапан, плавно стравливая избыточное давление из головки бутылки в атмосферу или в систему рекуперации газа. Важнейший параметр здесь — скорость сброса. Слишком быстро — получится пена и перелив; слишком медленно — снижение производительности линии. Программируемые контроллеры позволяют задать идеальный график сброса давления для каждого типа напитка.

Фаза 4: Снятие бутылки и контроль уровня

После полного сброса давления бутылка освобождается и движется дальше на укупорку. Современные машины с ЧПУ оснащены системами компьютерного зрения или датчиками уровня, которые проверяют каждую бутылку. Если уровень не соответствует заданному диапазону (например, из-за дефекта бутылки или засора клапана), система автоматически помечает эту единицу для отбраковки и сигнализирует оператору о номере конкретного разливочного крана, требующего обслуживания.

Преимущества оборудования с ЧПУ перед механическими аналогами

Переход на оборудование для упаковки с ЧПУ обусловлен рядом экономических и технологических факторов. Ниже приведено подробное сравнение традиционных механических разливочных машин и современных сервоприводных систем с числовым управлением.

Как видно из таблицы, оборудование с ЧПУ обеспечивает не только лучшее качество продукта, но и значительную экономию операционных расходов (OPEX). Особенно это актуально в условиях тренда на lightweighting (облегчение) ПЭТ-бутылок. Тонкие стенки современной тары не выдерживают жестких механических воздействий старых линий, тогда как плавные алгоритмы ЧПУ бережно транспортируют и обрабатывают бутылку.

Ключевые технические параметры и настройки системы ЧПУ

Для инженеров и технологов важно понимать, какие именно параметры программируются в системе ЧПУ изобарической машины. Гибкость настройки является главным козырем такого оборудования.

Профилирование давления

Оператор может задать не просто целевое значение давления, а кривую его нарастания. Для чувствительных напитков (например, крафтовые лимонады с натуральными соками) можно установить медленный рост давления, чтобы не нарушить структуру продукта. Для массовых газировок используется быстрый цикл для максимизации производительности.

Управление температурой

Хотя температура обычно контролируется отдельным теплообменником, система ЧПУ разливочной машины интегрирована с ним. Если температура продукта отклоняется от нормы (что влияет на растворимость CO2), ЧПУ может автоматически скорректировать давление в баке или замедлить скорость розлива, чтобы компенсировать изменение физических свойств жидкости.

Адаптивное время сброса

Это одна из самых продвинутых функций. Система анализирует обратную связь от датчиков потока и давления в реальном времени. Если обнаруживается, что в конкретной бутылке пенообразование идет активнее обычного (возможно, из-за партии сырья), ЧПУ автоматически удлиняет фазу сброса давления именно для этой бутылки, предотвращая перелив, не останавливая всю линию.

Интерфейс оператора (HMI)

Современные панели управления предлагают интуитивно понятный интерфейс. Все параметры отображаются в виде графиков в реальном времени. Оператор видит:

• Текущее давление в баке и в каждой зоне карусели.
• Статус каждого разливочного клапана (открыт/закрыт/неисправен).
• Счетчик произведенных бутылок и процент брака.
• Журнал событий с привязкой ко времени.

Такая прозрачность процессов повышает квалификацию персонала и сокращает время реакции на внештатные ситуации.

Специфика работы с ПЭТ-бутылками: вызовы и решения

Полиэтилентерефталат (ПЭТ) стал доминирующим материалом для упаковки газированных напитков благодаря своей легкости, прочности и низкой стоимости. Однако работа с ПЭТ на изобарических линиях имеет свои особенности, которые успешно решаются благодаря внедрению ЧПУ.

Проблема деформации горлышка. При высоком давлении во время фазы выравнивания тонкое горлышко ПЭТ-бутылки может деформироваться, если прижимной усилий недостаточно или распределено неравномерно. Механические системы часто имеют фиксированное усилие прижима. Системы с ЧПУ могут использовать сервоприводы для адаптивного прижима, обеспечивая герметичность без повреждения резьбы бутылки.

Проблема электростатики. ПЭТ легко накапливает статическое электричество, что притягивает пыль и мешает работе датчиков уровня. Оборудование с ЧПУ часто включает в себя программы ионизации или специальные циклы продувки, активируемые перед розливом, что улучшает гигиену и точность контроля.

Вариативность геометрии. Производители ПЭТ-тары постоянно меняют дизайн бутылок. На механической линии каждая новая форма требует изготовления дорогостоящих копирующих звездочек и длительной наладки. В линиях с ЧПУ многие элементы транспортировки становятся универсальными или легко перенастраиваемыми программно, что позволяет запускать новые форматы упаковки в считанные минуты.

Тренды 2024-2025 годов: куда движется технология розлива

Рынок оборудования для упаковки динамично развивается. Анализ последних выставок (например, Drinktec, Interpack) и отраслевых отчетов выделяет несколько ключевых тенденций, влияющих на выбор изобарических разливочных машин.

Индустрия 4.0 и IIoT (Промышленный интернет вещей)

Современные машины с ЧПУ больше не являются изолированными островами автоматизации. Они оснащаются модулями для подключения к заводской сети. Данные о производительности, расходе энергии, потреблении CO2 и состоянии компонентов передаются в центральную систему ERP/MES предприятия. Это позволяет:

• Планировать техническое обслуживание до возникновения поломки (Predictive Maintenance).
• Оптимизировать энергопотребление всей линии в реальном времени.
• Отслеживать OEE (общую эффективность оборудования) без участия человека.

Гигиенический дизайн и сухая зона

Тренд на снижение использования воды и химии для мойки приводит к появлению машин с “сухой зоной”. Благодаря высокой точности ЧПУ и отсутствию брызг, зона вокруг разливочной карусели остается сухой. Это снижает риск размножения бактерий и плесени, позволяя увеличить интервалы между санитарными обработками и экономить ресурсы.

Экологичность и устойчивость

Производители оборудования фокусируются на снижении углеродного следа. Новые модели изобарических машин с ЧПУ потребляют меньше электроэнергии благодаря эффективным сервомоторам и рекуперации энергии торможения карусели. Оптимизация расхода газа (CO2 и сжатого воздуха) также является приоритетом, так как это прямая экономия денег и забота об экологии.

Руководство по выбору поставщика и оценке оборудования

При принятии решения о закупке линии розлива необходимо учитывать не только цену станка, но и совокупную стоимость владения. Вот чек-лист для оценки потенциальных поставщиков оборудования с ЧПУ:

• Тип системы управления: Убедитесь, что используется промышленный стандарт (Siemens, Allen-Bradley, Omron). Избегайте проприетарных закрытых систем, где вы зависите от одного сервисного инженера.
• Количество разливочных клапанов: Подбирайте производительность под ваши текущие и будущие нужды. Помните, что работа на 100% мощности сокращает ресурс машины. Оптимальная загрузка — 80-85%.
• Поддержка и запчасти: Наличие склада запчастей в вашем регионе критически важно. Узнайте сроки поставки критических компонентов (клапаны, уплотнители, сенсоры).
• Обучение персонала: Поставщик должен предоставить полноценное обучение работе с интерфейсом ЧПУ. Квалифицированный оператор — залог долгой жизни машины.
• Референс-лист: Запросите контакты действующих клиентов, которые используют аналогичное оборудование для розлива в ПЭТ. Личный отзыв часто ценнее рекламного буклета.

Ценовой диапазон на такое оборудование варьируется значительно в зависимости от бренда (европейские, азиатские или локальные производители), количества клапанов и уровня автоматизации. Однако инвестиции в качественное оборудование с современным ЧПУ обычно окупаются за 2-3 года за счет снижения брака, экономии сырья и увеличения скорости переналадки.

Часто задаваемые вопросы (FAQ)

В чем главная разница между изобарическим и вакуумным розливом?

Вакуумный розлив используется преимущественно для тихих (негазированных) вин и соков, где создается разрежение для всасывания жидкости. Изобарический розлив создан специально для газированных напитков: он создает избыточное давление, равное давлению в баке, чтобы удержать углекислый газ в растворе. Использование вакуумного метода для газировки приведет к полной потере газа и превращению напитка в обычную сладкую воду.

Можно ли модернизировать старую механическую машину до уровня ЧПУ?

Частичная модернизация возможна. Часто заменяют систему управления (устанавливают новый ПЛК и панель оператора) и добавляют сервоприводы на основные оси. Однако полная конвертация механической карусели в сервоприводную часто экономически нецелесообразна из-за необходимости замены множества механических узлов. В большинстве случаев покупка новой машины оказывается выгоднее с точки зрения надежности и гарантии.

Как часто нужно калибровать датчики давления в системе ЧПУ?

Рекомендуется проводить проверку калибровки датчиков давления еженедельно или при каждой смене продукта. Современные системы ЧПУ имеют функции самопроверки, но физическая поверка эталонным манометром необходима для гарантии точности уровня наполнения и безопасности процесса.

Подходит ли изобарическая машина для розлива пива в ПЭТ?

Да, абсолютно. Пиво является одним из самых чувствительных к кислороду продуктов. Изобарические машины с ЧПУ обеспечивают минимальное содержание кислорода (TPO – Total Package Oxygen) благодаря тщательному контролю предварительной продувки бутылки CO2 и герметичности процесса. Это критически важно для сохранения вкуса и срока годности пива.

Что делать, если машина выдает ошибку “Недостаточное давление в баке”?

Система ЧПУ автоматически остановит розлив для предотвращения брака. Необходимо проверить работу компрессора CO2, наличие утечек в магистралях, состояние редукционного клапана и фильтров. Интерфейс оператора обычно подсказывает наиболее вероятную причину сбоя. Не пытайтесь перезапустить машину без устранения причины, это может привести к аварийному выбросу пены.

Заключение

Оборудование для упаковки с ЧПУ, реализующее принцип изобарического розлива, является фундаментом современного производства газированных напитков в ПЭТ-таре. Сочетание физической точности изобарического метода и интеллектуальной гибкости цифрового управления позволяет производителям достигать недостижимых ранее показателей качества, эффективности и рентабельности.

В условиях растущей конкуренции и ужесточения требований к качеству продукции, переход на такие системы перестает быть вопросом престижа и становится вопросом выживания бизнеса. Инвестиции в технологии с ЧПУ — это вклад в стабильность производства, удовлетворенность потребителей и устойчивое развитие предприятия в будущем. Правильный выбор машины, ее грамотная настройка и квалифицированное обслуживание гарантируют, что каждая бутылка, покидающая линию, будет содержать напиток именно таким, каким его задумал технолог: газированным, вкусным и безопасным. Доверие профессионалов, таких как ООО «Куньшань 819», подтверждает, что сочетание многолетнего опыта, собственных патентованных разработок и индивидуального подхода к каждому проекту является залогом успеха в высококонкурентной отрасли упаковки.
